Вимірювач швидкості течії Model 801

Вимірювач швидкості течії Model 801 є високоточним інструментом електромагнітного типу, який дозволяє отримувати значення швидкості потоку з точністю ±0,5% (від відліку) у широкому діапазоні швидкості потоку (±5 м/с) при мінімальній глибині занурення датчика у воду тільки 5 см.

Система складається з двох основних частин: датчика для визначення швидкості потоку та пристрої керування та індикації (CDU). Невеликий напівпровідниковий датчик електромагнітного типу був розроблений спеціально для використання з Model 801 у відкритих каналах або лотках, де обростання водоростями або вплив побутових стоків може бути проблемою використання вимірювачів іншого типу. Пристрій керування та індикації дозволяє здійснювати вибір режиму усереднення отриманих від датчика даних та визначати стандартне відхилення.

Model 801 з унікальною точністю вимірює швидкість потоку води у відкритих каналах і підходить для використання як у чистій, так і брудній воді.

Збір даних

Спеціальний поверхневий пристрій керування та індикації забезпечує виведення даних вимірювань швидкості води. Дані оновлюються із частотою 1 Гц і можуть бути усереднені на будь-якому часовому інтервалі – від 1 до 600 секунд. На дисплеї пристрою в режимі реального часу відображається швидкість потоку з роздільною здатністю 1 мм/с, а також результати усереднених даних та середня квадратична похибка.

У пам'ять пристрою записуються всі результати (до 999 усереднених відліків), а потім ці дані можуть бути завантажені в ПК за допомогою інтерфейсного кабелю RS232, що входить до комплекту поставки вимірювача.

Програмне забезпечення

Система поставляється з Windows програмним забезпеченням CDU Express для ПК - для отримання даних із пристрою управління та індикації. Ліцензія CDU Express безкоштовна.

Конфігурація

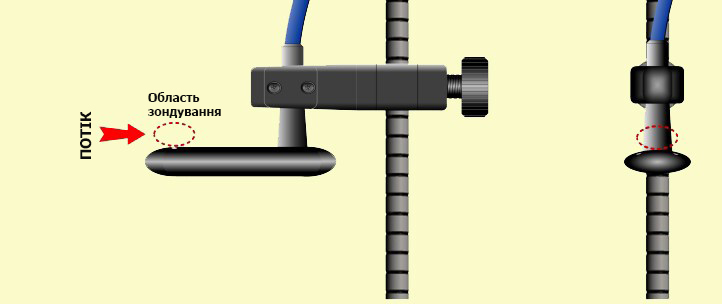

Вимірник Model 801 може поставлятися з різними довжинами кабелів до пристрою керування та індикації: 2, 5 і 12 метрів (до коду моделі після назви додається довжина кабелю в метрах). Model 801 комплектується датчиком плоского типу. Форма робочої області зондування цього датчика є циліндр діаметром 20 мм і висотою 10 мм. Мінімальна глибина занурення: 5 см.

Датчик плоского типу є найбільш ефективним для малих потоків або при виконанні вимірювань в обмеженому просторі. Але при цьому датчик дуже чутливий до турбулентних потоків, які можуть проявлятися в реальному часі у вигляді шуму у відліках. Цей ефект можна звести до мінімуму за допомогою тривалого (понад 30 секунд) середнього періоду.

Інструмент доступний для використання в якості ручного гідрометричного набору, з яким працює оператор, що стоїть у каналі та утримує інструмент у потрібному положенні. Система поставляється з 1,5 м гідрометричною штангою (3 секції по 0,5 м) з градуюванням в сантиметрах та комунікаційним кабелем 3 м для вивантаження даних з пристрою управління та індикації в ПК.

Калібрування

Інструмент відкалібрований відповідно до стандартів NAMAS у лабораторії Valeport при швидкостях потоку до 1 м/с. Для вищих швидкостей дані отримані на основі лінійної екстраполяції. Індивідуальні високошвидкісні калібрування можуть бути виконані в лабораторіях третіх сторін на запит.
