Акустичний доплерівський профілограф швидкості течії Sontek-M9 з функцією визначення витрат та глибин



ПРОФІЛОВАННЯ ШВИДКОСТІ, ВИТРАТ ТА БАТИМЕТРІЯ

Акустичний доплерівський профілограф швидкості течії (ADCP) SonTek-M9 - це ідеальне рішення для збору даних витрат та проведення батиметричних зйомок. Перевірений в галузі та надійний M9 є універсальним ADCP, що поєднує в собі надійність відзначеного нагородами RiverSurveyor M9 з адаптованими батиметричними можливостями HydroSurveyor M9, забезпечуючи при цьому безпрецедентну гнучкість збору даних.

SonTek-M9 - це дуже міцний та зручний для користувача інструмент з інтуїтивно зрозумілим інтерфейсом, який відмінно працює за різних умов: від сильних повеней до обмілення під час посушливих періодів. Користувачеві не потрібно застосовувати складні налаштування під час екстремальних умов - M9 автоматично враховує зміни водного рівня та структури швидкості, а також попередні налаштування при багаторазових застосуваннях.

SonTek-M9 - це перевірений революційний інструмент, що заслуговує на довіру, для вимірювання витрат річок, струмків і каналів. А об'єднання M9 з першокласним програмним забезпеченням HYPACK Environmental Mapping, перетворює його на ідеальне комплексне рішення.

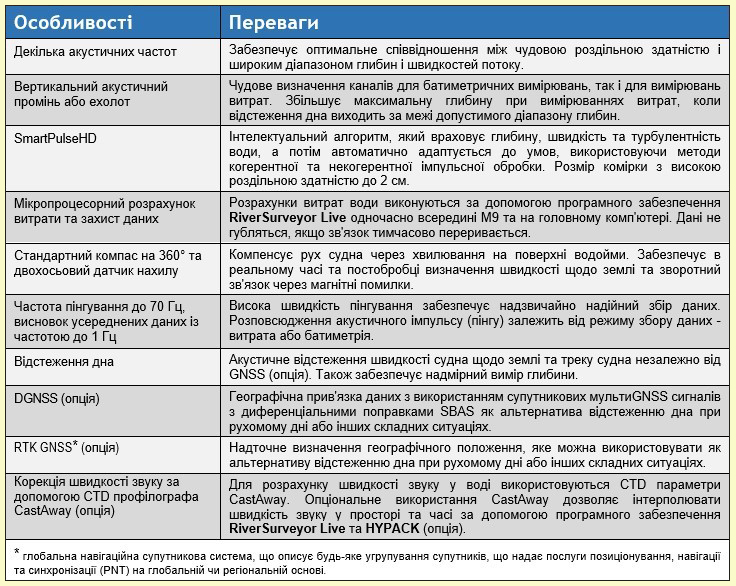

Технологія, яка має значення

SonTek-M9 користується довірою провідних організацій з моніторингу водних ресурсів у всьому світі та сприяв переосмисленню індустрії ADCP. Це досягнуто за рахунок того, що він є першим ADCP, який використовує декілька акустичних частот на основі ексклюзивної технології SmartPulseHD компанії SonTek. Ця запатентована інновація гарантує стабільні та надійні вимірювання у широкому діапазоні глибин: від дрібної води до глибокої.

M9 якісно відрізняється від своїх конкурентів наявністю вдосконалених мікроконтролерів (мікросхем для управління електронними пристроями), які по суті є «мозком» інструменту. Ці інтелектуальні контролери автоматично вибирають відповідну акустичну частоту, схему імпульсів та розмір комірки, усуваючи необхідність ручного налаштування інструменту. Це означає, що користувач може зосередитись лише на тому, що дійсно важливо – на самому вимірі.

Система SonTek-M9 включає спеціальний ехолот (вертикальний промінь) для точного визначення батиметрії дна. Для розрахунку глибин користувач має можливість перемикатися між виділеним вертикальним променем або середнім значенням променів (похилих) при відстеженні дна, забезпечуючи два незалежні методи визначення глибини.



Виведення - Обробка - Аналіз

Програмні пакети RiverSurveyor Live (RSL) та RiverSurveyor Stationary Live (RSSL) пропонують повну мовну підтримку для наступних мов: англійська, африкаанс, угорська, індонезійська, іспанська, італійська, китайська, каталонська, корейська, німецька, польська, польська, французька та японська.

У базовому пакеті RSL реалізуються алгоритми методу Moving Boat (Рухомий човен), який дозволяє виконувати зйомки з буксованої або мобільної надводної платформой. Цей пакет простий у використанні, має інтуїтивно зрозумілий інтерфейс і дозволяє переглядати дані профілю швидкості у реальному часі. Користувач може створювати власні звіти та документувати вимірювання зручним способом, а для мобільних пристроїв доступні всі графічні можливості RSL, включаючи профілі, часові ряди, треки та контурні графіки.

За допомогою опціонального пакету RSSL, в якому реалізовано метод Stationary (Стаціонарний), можна здійснювати збір даних стаціонарних вимірювань шляхом виконання окремих вимірювань профілю швидкості у фіксованих точках по ширині річки/каналу та подальшого розрахунку результуючої витрати. Цим методом можна виконувати вимірювання витрат зі стаціонарних платформ (мостів, канатної дороги тощо), а також використовувати його при вимірюваннях витрат в зонах з високою турбулентністю, в умовах рухомого дна або за відсутності DGPS.

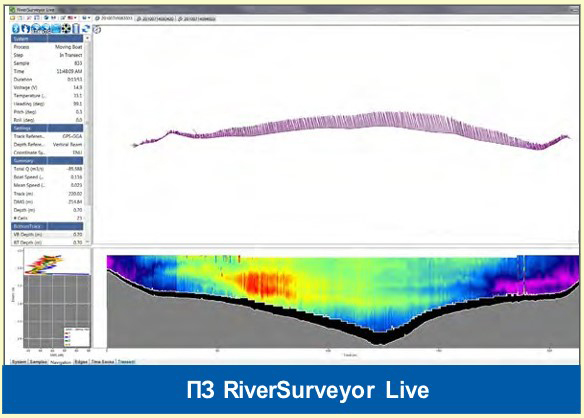

Метод Moving Boat: RiverSurveyor Live

• Для забезпечення та контролю якості (QA/QC) зйомки в реальному часі в польових умовах користувач може отримувати зворотний зв'язок під час вимірювань, щоб забезпечити отримання високоякісних даних.
• Надає можливість ефективно переміщатися від одного берега до іншого за допомогою перегляду графіка профілю швидкості течії та батиметрії дна.
• Переглядайте кілька потоків даних одночасно: відстеження дна, вертикальний промінь, GNSS-GGA та GNSS-VTG (рядки протоколу NMEA 0183).
• Вбудований метод Loop Correction Геологічної служби США (USGS) та ПЗ Stationary Moving Bed Analysis (або SMBA ) використовуються для оцінки рухомого дна.

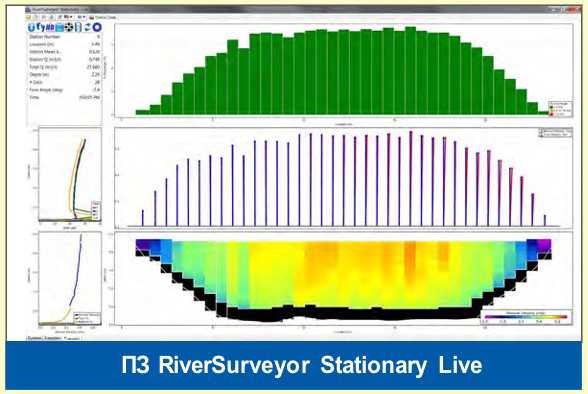

Метод Stationary: RiverSurveyor Stationary Live

• Опціональне програмне забезпечення використовує традиційні методи середнього перерізу (Mid-section) або середнього перерізу (Mean-section) USGS /ISO.
• GNSS відстань між станціями або введення положення вручну. При необхідності комбінуйте та вибирайте GNSS відстань або ручне введення станції.
• Альтернатива методу човна, що рухається, (Moving Boat) для покращення збору даних про середню швидкість в сильно турбулентних зонах або в умовах рухомого дна.
• Включає методи вимірювання під льодом.
• Опція, коли вимірювальні ділянки (діаметри) розгалужені, перетинають острови або знаходяться між опорами моста.



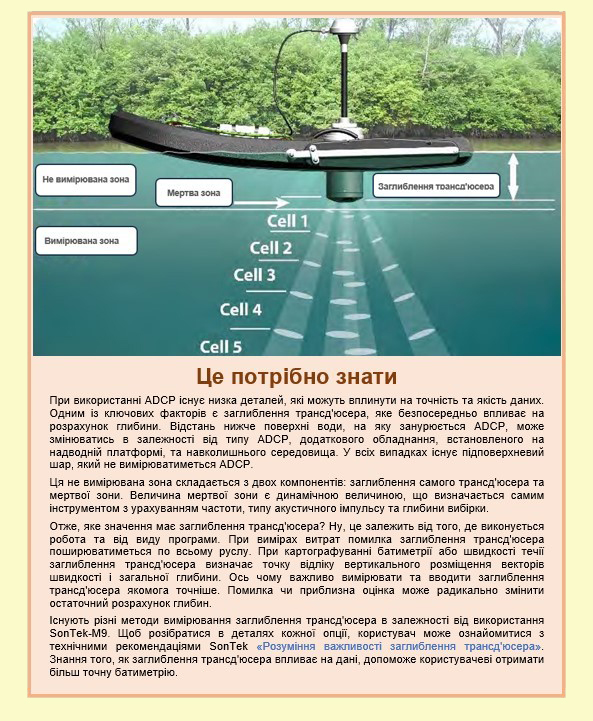

Вимірювання витрат за допомогою SonTek-M9

SonTek-M9 адаптується від однієї вибірки даних до іншої, від мілководної заплави до тальвегу (середня лінія потоку), плавно переходячи від повільной течії до швидкой. Саме тут SmartPulse перевершує інші системи, оскільки дозволяє фіксувати швидкісні структури в межах різних полів течії в одному окремому поперечнику без будь-якої спеціальної настройки користувача.

Швидкі швидкості в природних руслах часто можуть призвести до рухомого дна, внаслідок якого частки мігрують вниз за течією вздовж річкового ложа. Перевірка цього явища важлива вибору відповідного оцінного трека. M9 і ПЗ RiverSurveyor Live пропонують два різних способи перевірки та кількісної оцінки наявності рухомого дна - Loop (або Loop Correction) та SMBA (Stationary Moving Bed Analysis). Якщо користувач вирішить підключити GNSS приймач до M9, то він згодом зможе перемикатися між записаними посиланнями на треки, не ставлячи під загрозу результати вимірювань і не втрачаючи будь-яких сирих даних. Якщо магнітні перешкоди викликають проблеми, то прошивка та програмне забезпечення готові для введення даних за допомогою компас GNSS.

Вплив загасання сигналу

Повені часто збігаються з появою більшої кількості відкладень у воді, що може призвести до зменшення акустичного діапазону будь-якого ADCP. Один із можливих способів вирішення цієї проблеми - відключення SmartPulse та використання ручного налаштування. Цей режим дозволяє користувачеві вибирати трансд'юсери з нижчою частотою та комірки більшого розміру для всіх вибірок даних, що дає M9 більше шансів пробитися крізь воду, що містить зважені опади.

Дивитися відеоурок з рекомендаціями щодо збору даних витрати за допомогою SonTek-М9.





Буксируемый плотик HydroBoard II

Перевірений та надійний в роботі буксирований плотик HydroBoard II - це універсальна і зручна платформа, розроблена спеціально для SonTek-M9 і дозволяє збирати дані в широкому діапазоні умов потоку. Незалежно від того, проводяться вимірювання або картографування річок, озер або прибережних територій, міцна конструкція та стійка платформа HydroBoard II дозволяють безпечно працювати навіть новачкам. За допомогою HydroBoard II можна впевнено переміщатися водними об'єктами зі швидкістю до 5 м/с, збираючи важливі дані для різних додатків. Попрощайтеся зі складними налаштуваннями та насолоджуйтесь плавними, безпечними та ефективними вимірами з використанням страхового ременя для запобігання зануренню, розробленого для несподіваного занурення, а також для гасіння ненавмисних ривків на лині для максимально плавного процесу роботи.

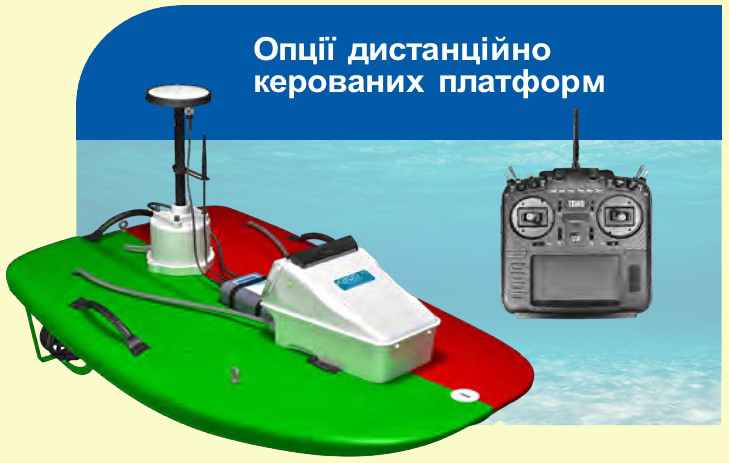

Опції дистанційно керованих платформ

Завдання використання надводної платформи, що буксирується, як дистанційно керованої (без буксирувального линя) вирішується простим додаванням комплекту rQPOD (продається окремо) до відповідної моделі надводних платформ Torrent Board (буквально дошка для швидких потоків) і перетворите її на надводний носій з дистанційним керуванням для максимальної гнучкості. Тепер користувач може збирати дані про параметри якості води, витрат та гідрографічні дані за допомогою одного зручного дистанційно керованого носія. Платформа rQPOD надає фахівцям у галузі водопостачання можливість одночасного використання новітніх датчиків для отримання інтегрованих та ідеально узгоджених наборів даних, особливо на важкодоступних ділянках. Комбінація Torrent Board та rQPOD усуває необхідність використання декількох носіїв, оптимізуючи процес збору даних.

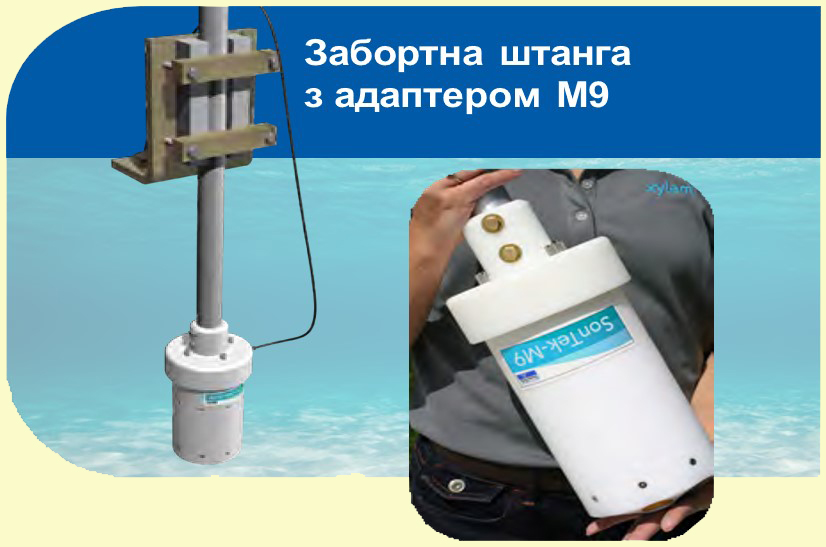

Забортне кріплення

SonTek-M9 кріпиться до пілотованого човна за допомогою знімної забортної штанги. Таке кріплення дозволяє безперешкодно виконувати різні зйомки на різних глибинах на великих площах, забезпечуючи детальне уявлення про водні течії та глибини. Це також забезпечує швидке встановлення та демонтаж M9, дозволяючи використовувати й інші судна за необхідності. Крім того, це підвищує безпеку, зводячи до мінімуму пряму дію небезпечних умов, оскільки інструмент можна встановити, а потім легко витягти з води під час переходу човна між майданчиками розгортання. Просто опустіть забортну штангу, як тільки дістанетесь місця вимірювання, і приступайте до роботи!

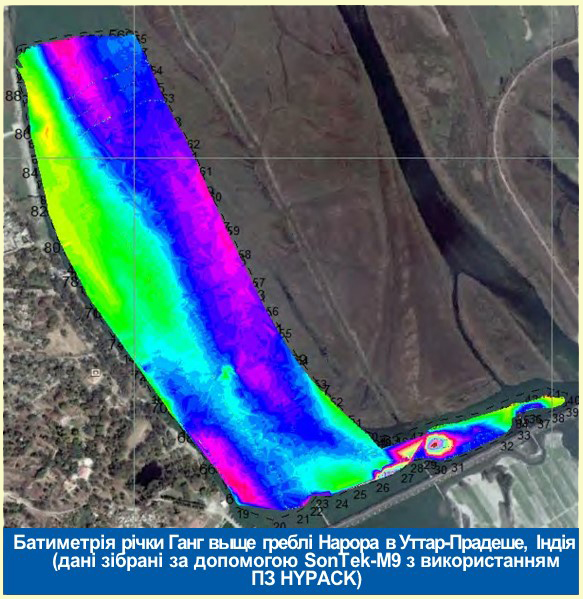

SonTek M9 для картографування глибин

Забезпечте точний та повний збір батиметричних даних без необхідності складних налаштувань, дорогого обладнання чи складних пакетів програмного забезпечення. SonTek M9 - це єдиний пакет, що включає новітні і передові батиметричні технології.

Профілювання швидкості звуку з геоприв'язкою

Корекція швидкості звуку по товщі води має вирішальне значення для точних вимірювань глибини. CTD профілограф CastAway розраховує профіль швидкості звуку на основі CTD параметрів: електропровідності, температури та тиску. Завдяки вбудованому GNSS приймачу та Bluetooth профілограф CastAway записує та відображає дані про місцезнаходження для кожного кидка профілографа та швидко вивантажує дані профілю швидкості звуку в комп'ютер без використання кабелів!

Легка інтеграція профілю швидкості звуку в пакети програмного забезпечення RiverSurveyor Live, HYPACK MAX та HYPACK Environmental Mapping спрощує роботу гідролога та гідрографа.





Батиметрія стала простішою

Прийміть комплексне рішення
Скористайтеся перевагами картографування швидкості всього водного стовпа, ексклюзивного 5-променевого зондування глибин та акустичного відстеження дна (для визначення швидкості щодо землі в «сліпих» GNSS зонах) все це надається в одному пакеті. Такий комплексний підхід гарантує, що користувач має всі дані, необхідні для повнофункціонального рішення.

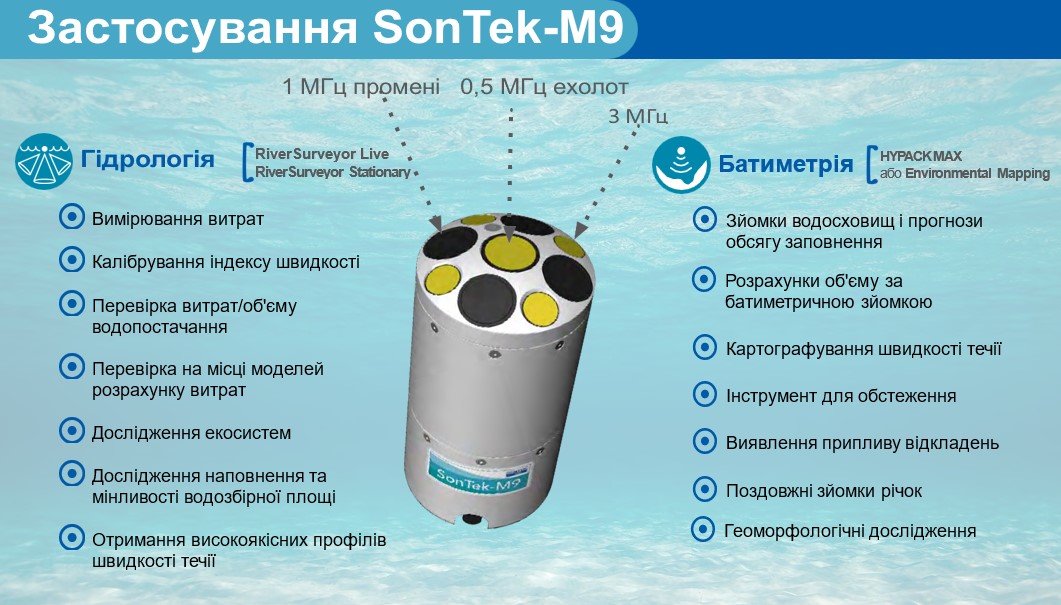

Завдяки 5-променевому ехолоту з кутом огляду 50° SonTek-M9 можна легко використовувати для батиметричного картографування, забезпечуючи більше охоплення, ніж традиційний однопроменевий ехолот.

Співвідношення глибини та ширини зони зондування становить приблизно 10:9 - це означає, що на глибині 10 м ширина смуги зондування дорівнюватиме приблизно 9 м. Більше охоплення одним інструментом означає меншу кількість промірних галсів і, отже, менший час на збір даних.

М9 не тільки є 5-променевим ехолотом, але й одночасно збирає профілі швидкості течії для вивчення розмиву, потенційного довкілля риб та питань геоморфології.

Визначення нової ділянки для довгострокового моніторингу

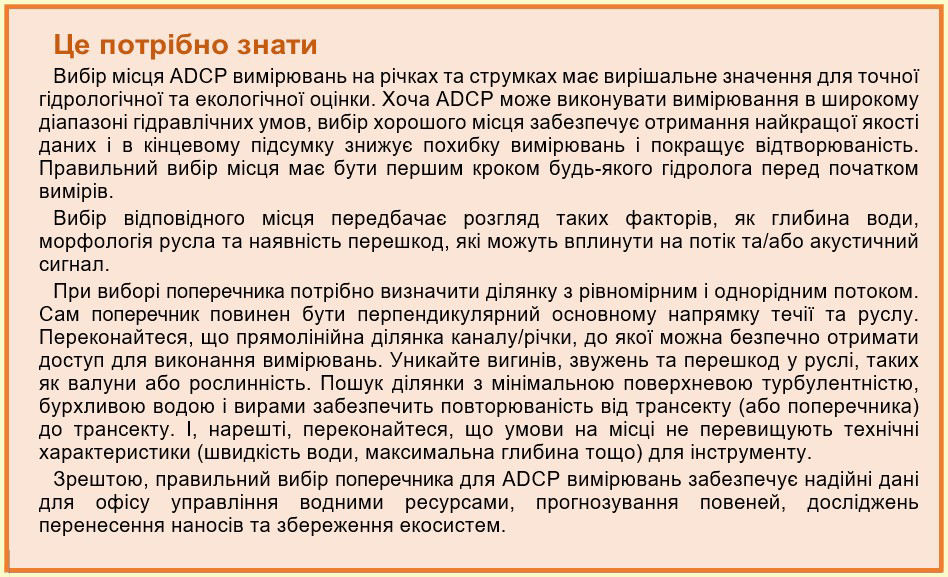

Для вибору місця можна використовувати SonTek-M9. Можливості M9 з картографування швидкості течії та глибин допоможуть обрати наступну ділянку моніторингу. Збирайте дані про швидкість вздовж ділянки з однорідними гідрологічними характеристиками, щоб вибрати поперечник з рівномірним потоком. Використовуйте отриману батиметричну карту, щоб визначити однорідний поперечний переріз без перешкод, а це гарантує, що робота на вибраному майданчику при довгостроковому зборі даних приречена на успіх!

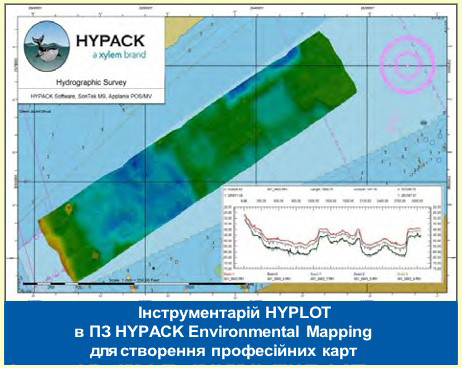

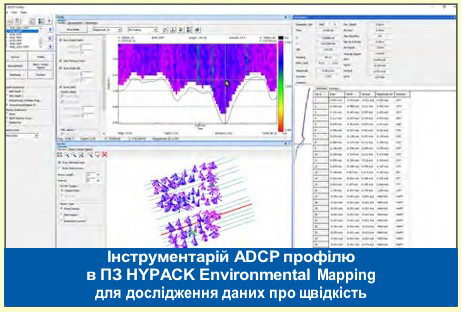

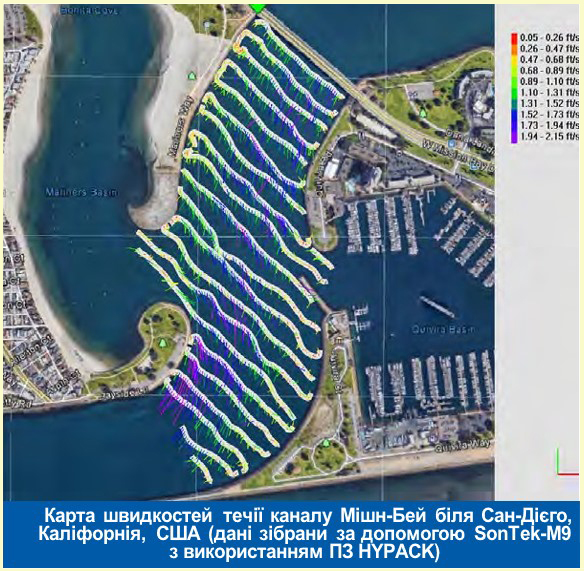

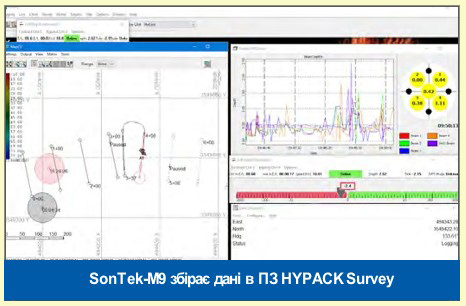

Програмне забезпечення HYPACK Environmental Mapping

Точність у новому розумінні: досягайте безпрецедентної точності картографування навколишнього середовища за допомогою передових алгоритмів та новітніх технологій, гарантуючи, що отримані дані відображають справжню природу підводних ландшафтів.

Безшовна інтеграція: плавна інтеграція з широким спектром систем, датчиків та платформ ADCP, що дозволяє легко збирати та консолідувати дані з різних джерел у комплексну візуалізацію.

Динамічна візуалізація: перетворіть сирі дані на докладні візуальні уявлення, що дозволяють аналізувати підводні ландшафти, режими потоків, рослинність, середовище проживання та рівні забруднення з ясністю та точністю.

Робочі процеси, що настроюються: адаптуйте свої картографічні процеси за допомогою гнучких конфігурацій робочих процесів, які дозволять легко адаптуватися до різних середовищ і цілей досліджень.

Аналітика в реальному часі: отримуйте цінну інформацію про умови довкілля в реальному часі під час складання картки, розширюючи можливості прийняття рішень та зменшуючи потребу в постобробці.

Можливості для спільної роботи: Сприяйте співпраці між колективами за допомогою хмарних інструментів обміну даними та управління проектами, забезпечуючи безперебійний зв'язок та ефективне розвиток проекту.

Моніторинг навколишнього середовища: реалізуйте стратегії безперервного моніторингу за допомогою автоматизованих зйомок, які дозволять відстежувати зміни у водних екосистемах з часом та активно реагувати на проблеми, що виникають.

Орієнтований на користувача інтерфейс: Використовуйте інтуїтивно зрозумілий інтерфейс програмного забезпечення, призначений для спрощення складних завдань та покращення користувальницького досвіду, тим самим прискорюючи процес навчання як для новачків, так і для досвідчених користувачів.
