DB 4700 - система збору метеорологічних та океанських даних

DB 4700 - це унікальна система збору метеорологічних і океанських даних. В залежності від запиту клієнта на кожний буй Aanderaa Engineering може встановити різні датчики.
Параметри води:

Висота і період хвилі;
Швидкість і напрямок морської течії;
Температура моря;
Розчинений кисень;
Електропровідність;
Мутність;
Сольоність.

Особливості:

Міцна і компактна конструкція;
Модульний дизайн;
Герметичні водонепроникні блоки;
Низьке енергоспоживання і живлення від сонячних батарей;
Легко розгортається і використовується;
Має додаткове відділення для зберігання зовнішнього обладнання.

Області застосування:

Порти, гавані, фіорди, прибережні води та інші райони в залежності від глибини і хвилювання.

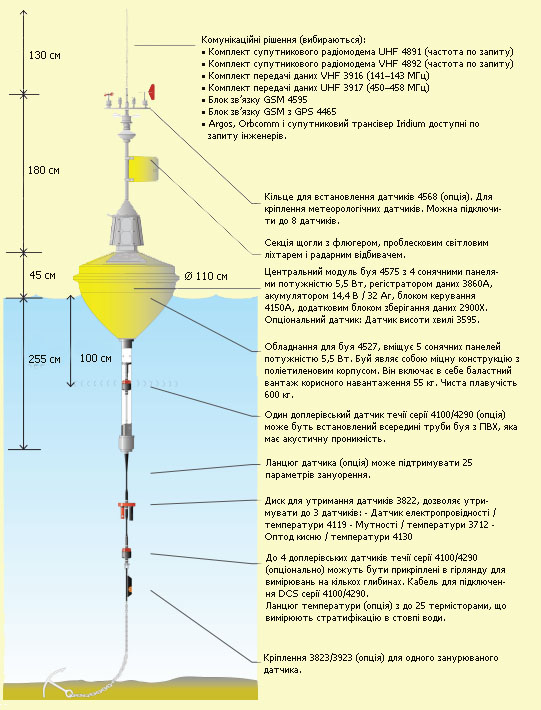

Секція щогли обладнана міні-відбивачем з трьома лінзами (охоплення відбивача складає 330 градусів) і мигаючим світловим ліхтарем Sealite SL15.
Кільце для встановлення датчиків різмещено на верхній частині щогли і вміщує до 8 метеорологічних датчиків.

Буй має модульну конструкцію, що дозволяє використовувати його в самих різних цілях.
Центральний модуль буя можна вийняти з обладнання буя, не від'єднуючи гірлянду датчиків. Деякі сервісні работи можуть бути виконані в офшорній зоні.
Буй заживлюється від сонячних батарей. Панелі розміщені під двома кутами, щоб максимально підсилити ефект сонячного випромінення і відбивання від моря.

Обладнання буя - міцна конструкція корпуса, стіни з поліетилену. Обладнання захищено бамперами.

Унікальний комбінований буй застосовується для збору метеорологічних і океанічних даних, наприклад для керування прибережною зоною, штормових попереджень, днопоглиблювальних робіт, моніторингу руху, моніторингу оточуючого середовища і досліджень.

Програмне забезпечення Display Programm 3710

Програма призначена для збору, зберігання і відображення даних з обладнання Aanderaa для регістрації даних компанії;
Дозволяє збирати дані з декільких станцій або буїв;
Відображає дані на моніторі ПК;
Дані можуть бути збережені у файли для подальшого аналізу, наприклад MS Excel;
Програма перетворює сирі дані у форматі RS-232C в дані у технічних одиницях;
Налаштовуваний вивід з п'ятьма основними типами графіков.

Комунікаційні рішення
Передавальні радіомодеми УКВ 3916 (141–143 МГц) і УКВ 3917 (450–458 МГц). Радіостанція являє з себе малопотужну систему малого радіуса дії, що працює в діапазоні УКВ на частоті 141–143 МГц і диапазоні УВЧ на частоті 400–500 МГц. В обох випадках для надійної роботи знадобиться пряма видимість між передавачем і приймачем. Типова дальність дії над морем складає 6-8 км в залежності від місцевих умов. Радіус дії може бути збільшено, якщо приймач оснащено направленою антеною і антена розміщена високо над землею. Для передачі даних в реальному часі зі станцій або буїв, радіозв'язок УКВ / УВЧ виявився найкращим і найменш дорогим рішенням.

Блоки зв'язку GSM 4595 і GSM з GPS 4465 підходять при проектуванні мережі станцій. Djyb pабезпечують двохсторонній зв'язок для віддаленого програмування і вивантаження даних. У версії 4465 також буде доступна GPS інформація, що корисно, якщо буй починає дрейфувати.

Рішення супутникового зв'язку
Для використання, коли вимагаєтьсяя глобальне покриття в областях, де неможливі інші комунікації. Доступні системи: Iridium, Orbcomm і Argos. Рішення доступні тілько по запиту безпосередньо в інженерний відділ Aanderaa.

Зв'язок через мережу AIS

Транспондер AIS може бути встановлено всередині DB4700, і дані HYD / MET можуть передаватись в мережу AIS. Можливе постачання по запиту (необхідно звертатись в інженерний відділ Aanderaa).

Примітка. Не всі країни дозволяють таке використання мережі AIS.
