MaxView



Особливості та переваги:

  • Гнучкий навігаційний інтерфейс приймає широту/довготу і UTM дані.
  • Комплексний пристрій виведення даних відображає місця розташування судна, цільового об'єкта, а також область зйомки.
  • Картографічні зображення можуть бути створені користувачем з використанням паперових та електронних вихідних даних.
  • Для редагування даних MaxView може бути встановлено без ліцензії на декількох комп'ютерах, але збір даних можливий тільки з ключем апаратного захисту.
  • За допомогою додаткових датчиків можливе відображення і запис курсу буксирувального пристрою, а також його глибини.
  • Одночасне відтворення декількох вікон дозволяє легко зіставляти записи.
  • Опорні точки географічної прив'язки можуть бути відзначені під час збору даних, або в процесі постобробки.
  • Простий експорт зображень, цільових і навігаційних даних в інші програмні пакети.

Можливості MaxView


Управління буксирувальним пристроєм

  • Управління буксирувальним пристроєм
    Потужність буксирувального пристрою встановлюється тільки за допомогою керуючого програмного забезпечення. Немає необхідності виконання контролю обладнання для збору даних.
  • Вибір діапазону і частоти
    Робоча частота і діапазон вибирається за допомогою MaxView. Програма автоматично пропонує діапазон і частоту, що підтримуються опціонально підключеною  моделлю буксирувального пристрою.
  • Вибір спеціального режиму
    Можуть бути вибрані спеціальні режими роботи, такі як Shallow Water (Мілководдя) або Mute (Придушення). При необхідності інтегрований в забортний пристрій глибиномір також може бути відкалібрований з метою забезпечення коректного відстеження дна.

Збір і перегляд даних

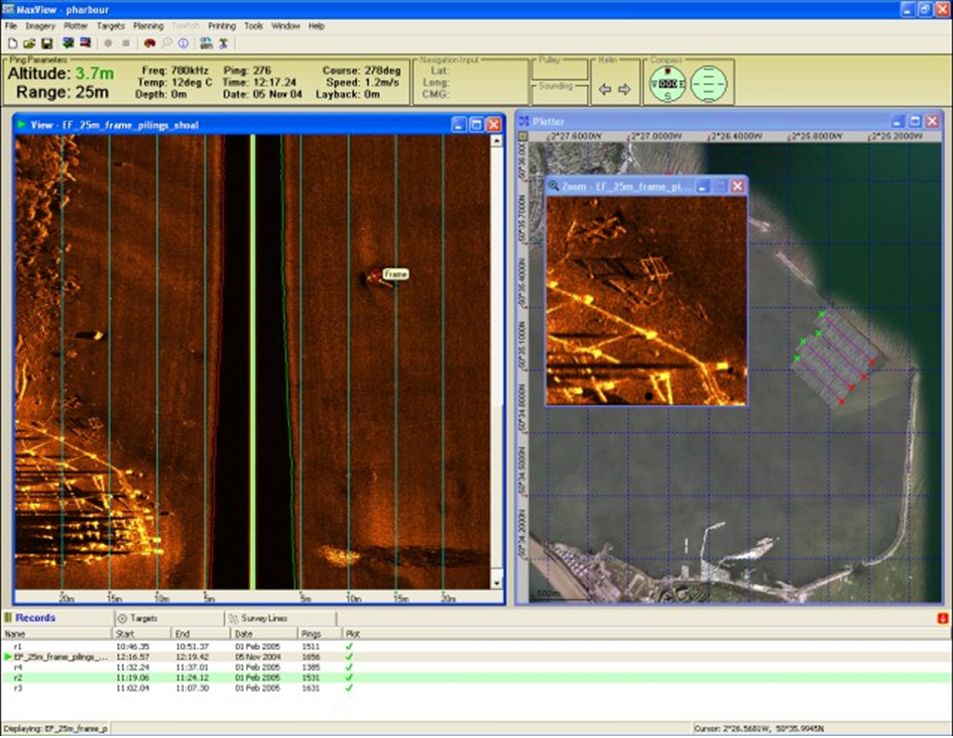

  • Зміна розміру каскаду вікон збору даних
    Для зручного перегляду каскад вікон збору даних може бути розширений до 1280 пікселів в ширину. Смуга профілю сигналу показує амплітуду сигналу, що приймається.
  • Зміна розміру декількох вікон перегляду
    Для зручності порівняння, раніше отримані записи можна одночасно переглядати в декількох вікнах. Будь-який потрібний фрагмент запису можна швидко переглянути за допомогою прокрутки. При виборі мети зі списку відбувається перехід до фрагменту запису з обраною метою.
  • Вимірювання розмірів і висоти цілі
    Послідовно встановлюючи за допомогою мишки курсор над точками, можна швидко виміряти відповідну відстань. Висота об'єкту може бути виміряна шляхом протягування курсору, затиснувши ліву клавіші миші, уздовж довжини тіні, зпроектованої об'єктом.
  • Багаторазове масштабування вікон
    Для більш докладного вивчення області зображення можна відмасштабувати вікно, виділивши квадратом необхідну область зображення. Багаторазово масштабовані вікна дозволяють легко порівнювати області зйомки, що цікавлять.
  • Визначення та маркування положення цілей
    Географічна прив'язка цілей може бути виконана в реальному часі або при перегляді записів простим натисненням на об'єкт, що цікавить. Цільовий об'єкт, крім атрибутів Положення, Номер запису і Час, містить атрибути Ім'я та Коментарі, що при необхідності можуть бути відредаговані.
  • Геометрична корекція
    З метою видалення товщі води зображення може бути відображено з урахуванням геометричної корекції похилої дальності.
  • Вибір кольорової палітри
    Для повторного перегляду даних (або відображення в реальному часі) з представлених варіантів можна обрати палітру кольорів і яскравість, які найкращим чином відповідають типу даних, дисплею пристрою, або перевагам користувача.

Комплексне виведення даних

  • Поточні та попередні положення судна
    Поточне положення та курс судна можуть бути представлені графічно одночасно з траєкторією руху, яка відображає найостанніше положення судна. Ця функція дозволяє рульовому судна судити про його курс по відношенню до інших об'єктів, що відображаються на дисплеї.
  • Трек і області зйомки
    На дисплей відображаються записаний в реальному часі трек і раніше зібрані дані. Також може бути показана охоплена площа, що дозволяє оператору забезпечити повну область зйомки.
  • Цілі
    Для цілей, зазначених в реальному часі, можуть бути відображені положення і їхні імена, також у вікні перегляду можуть бути визначені відстані і положення середньої точки між цілями.

Зплановані галси

Можуть бути відображені зплановані галси, які в поєднанні з наведених курсом дозволяють судну легко слідувати заздалегідь спланованим маршрутом зйомки.

  • Картографічне зображення
    В якості підкладки використовують скановані карти або дані аерофотозйомки. На дане зображення потім можна виводити інші дані.

Планування зйомки

  • Галси
    Планування маршруту зйомки досягається шляхом створення ряду галсів. Кінці цих ліній можна ввести вручну, обираючи графічно з пристрою виводу даних, або визначити з поточного положення судна. Довжина і курс галсів можуть бути далі відредаговані.
  • Створення гріда зйомки
    Грід зйомки може бути легко згенеровано шляхом задання базової лінії зйомки, а потім автоматичної генерації серії паралельних ліній з інтервалом, раніше заданим користувачем.
  • Відображення курсу судна
    Для зручності роботи рульового під час зйомки на дисплей виводиться відстань і напрямок від судна до найближчого активного Галсу.
  • Вимірювання
    Може бути виміряна загальна довжина галсів зйомки або обраного набору. Це може бути використано для розрахунку необхідного часу зйомки.

Управління ходом зйомки

  • Проект виконання зйомки
    Функції MaxView планування галсів, запис зібраних даних, цілі і картографування підкладки зберігаються в проекті. Будь-яка з цих функцій може бути додана (або видалена) з проекту шляхом включення (або відключення).
  • Попереднє планування зйомки
    У рамках підготовки до зйомки може бути створено новий проект і визначені області зйомки шляхом створення ряду галсів. Крім того, можливий імпорт підкладки.
  • Збір даних
    Під час виконання збору даних в проект додаються нові записи. Графічні дані зазвичай зберігаються на жорсткому диску ПК, забезпечуючи можливість зберігання даних сотень годин зйомки на звичайному ПК. На даному етапі в поточному записі або раніше збереженому записі можуть бути додані цілі.
  • Постобробка зйомки
    Записи можуть бути переглянуті, цілі додані і виміряні, а зображення конвертовані в інші формати графічних даних без підключення до комп'ютера ключа захисту програмного забезпечення. Це дозволяє виконувати дані процеси на будь-якому комп'ютері без необхідності встановлення ліцензійного ПЗ.

Навігаційний інтерфейс

  • Гнучкий формат введення даних
    Навігаційні дані зчитуються зі стандартного послідовного порту або додаються в якості додаткових даних. Навігаційне введення приймає повідомлення, які містять параметри широта/довгота або X /Y дані фіксованого положення. Додаткова інформація, така як курс судна і його швидкість можуть бути отримані зі стандартного NMEA (Протоколу зв'язку морського обладнання).
  • Фільтрація
    Опції фільтрації фіксованого положення та повідомлення перевірки контрольної суми забезпечують усунення впливу помилкових даних.
  • Виведення даних про якість рішення
    Вікно фіксації якості дозволяє користувачеві швидко перевіряти якість отриманих GPS даних. Дане вікно відображає силу сигналу кожного видимого супутника і якість отриманого положення.
