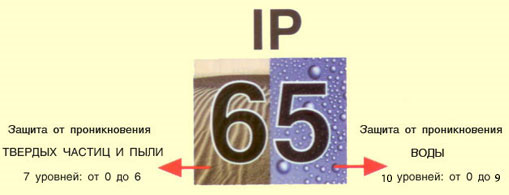

Согласно международному стандарту IEC 529, уровень IPхх защиты кодируется двумя символами. Первый символ (после IP) дает представление о защите от прикосновения человеком к токоведущим частям инструмента и о их защите от проникновения твердых предметов и пыли. Второй символ (после IP) определяет степень защиты от проникновения воды.
![]() |
Защита от проникновения твердых предметов и пыли | Защита от проникновения воды | |||
Первый символ после IP | Описание | Второй символ после IP | Описание | |
X | Нет защиты | X | Нет защиты | |
1![]() |
Защита от проникновения твердых тел, размер которых превышает 50 мм (контакт с рукой) | 1![]() |
Защита от вертикальных брызг воды | |
2![]() |
Защита от проникновения твердых тел, размер которых превышает 12 мм (контакт с пальцами руки) | 2![]() |
Защита от брызг воды, падающих под углом до 15º от вертикали | |
3![]() |
Защита от проникновения твердых частиц или предметов, размер которых превышает 2.5 мм | 3![]() |
Защита от брызг воды, падающих под углом до 60º от вертикали | |
4![]() |
Защита от проникновения твердых частиц или предметов, размер которых превышает 1 мм | 4![]() |
Защита от брызг воды во всех направлениях | |
5![]() |
Защита от проникновения пыли | 5![]() |
Защита от умеренных струй воды во всех направлениях | |
6![]() |
Полная защита от проникновения пыли | 6![]() |
Полная защита от сильных струй и брызг | |
7![]() |
Защита от кратковременного полного погружения в воду | |||
8![]() |
Защита от продолжительного погружения в воду | |||
|
9 | Защита от воздействия с водой высокой температуры |
